Применение
- В системах вентиляции многоэтажных жилых и общественных зданий.
- В зданиях с однотрубной системой вентиляции.
- Монтаж в кухнях, ванных комнатах, санузлах, кладовых и других бытовых помещениях.
- Устанавливается в пластиковый или противопожарный корпус.
- Для периодической или постоянной работы.
- Лицевая панель изготовлена из высококачественного и высокопрочного AБС пластика.
- Оборудован фильтром из полиэстера для защиты двигателя и крыльчатки от попадания загрязняющих веществ (класс очистки G4).
- Проворачивающаяся передняя крышка позволяет скрыть неровности установки корпуса вентилятора.
- Крепление в корпус при помощи фиксаторов без использования дополнительных инструментов.
- Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
- Экономичный 2-х или 3-х скоростной двигатель с минимальным энергопотреблением.
- Самостоятельное поддержание давления и расхода воздуха в канале.
- Подшипники качения увеличивают срок эксплуатации двигателя.
- Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина проходит динамическую балансировку.
- Переключение скоростей происходит при помощи внешнего ручного переключателя. Например, П3-1-300 для 3-х скоростного и П2-1-300 для 2-х скоростного вентилятора (переключатели поставляются отдельно).
Монтажные особенности
Корпус вентилятора устанавливается на стадии общестроительных работ и подключается к главному вентиляционному стояку. Электрическая проводка для подключения вентиляторного узла (ВНВ-1 80) выводится через специальное отверстие в корпусе. Для защиты корпуса от пыли и грязи его лицевая часть закрывается предохранительной крышкой, поставляемой в комплекте. После окончания ремонтных работ предохранительная крышка удаляется и в корпус устанавливается вентиляторный узел (ВНВ-1 80), который подключается к выведенной проводке.
Технические характеристики
Параметр | Величина | Единица измерения |
Напряжение | 230 |
В |
Частота тока | 50 |
Гц |
Максимальная мощность | 17/48 |
Вт |
Производительность | 63/102/150 |
м3/ч |
Ток | 0,14/0,21 |
А |
Уровень шума на расстоянии 3 м | 30/44 |
дБ(A) |
Вес | 1,3 |
кг |
Защита | IP 55 |
класс |
Размер патрубка | 80 |
мм |

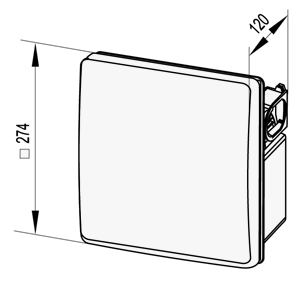

Размеры
