Применение
- Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
- Для монтажа в вентиляционные шахты или соединения с воздуховодами.
- Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении.
- Классический дизайн и эстетический внешний вид.
- Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
- Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
- Защитная сетка от насекомых.
- Надёжный двигатель с низким энергопотреблением.
- Предназначен для непрерывной работы и не требует обслуживания.
- Оборудован защитой от перегрева.
- Вентилятор управляется при помощи комнатного выключателя освещения (параллельным подключением) или дополнительных опций - таймера, датчика влажности или движения, шнуркового выключателя (опции перечислены в описании модели).
- Регулировка скорости может осуществляться с помощью тиристорного регулятора. Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.
Монтажные особенности
- Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
- При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
- Крепится к стене при помощи шурупов.
- Может использоваться для потолочного монтажа.
- Возможно как одновременное включение вентилятора и встроенной лампы освещения так и раздельное (см. схемы подключения).
- Для подключения вентилятора с двигателем низкого напряжения 12В к сети 220 В / 50 Гц необходимо дополнительно приобрести понижающий трансформатор серии ТРФ 220/12-25.
Технические характеристики
Параметр | Величина | Единица измерения |
Напряжение | 230 |
В |
Частота тока | 50 |
Гц |
Максимальная мощность | 16 |
Вт |
Производительность | 180 |
м3/ч |
Ток | 0,1 |
А |
Уровень шума на расстоянии 3 м | 35 |
дБ(A) |
Вес | 0,65 |
кг |
Защита | IP 34 |
класс |
Размер патрубка | 125 |
мм |

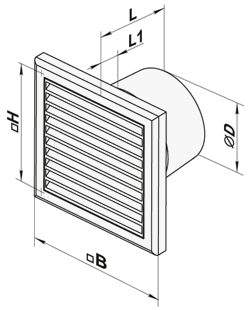

Размеры
Размеры | ∅D |
B |
H |
L |
L1 |
---|---|---|---|---|---|
мм |
125 |
187 |
142 |
100 |
15 |
