Общие сведения
Вентилятор Ostberg IRE 60x35 D для прямоугольных каналов сечением 600x350 мм оборудован асинхронным двигателем с внешним ротором и уплотнёнными подшипниками. Корпус изготавливается из гальванизированной стали. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Степень защиты электродвигателя IP 44, клеммной колодки - IP 54. Вентиляторы имеют внутренний 50 мм слой изоляции из минеральной ваты, покрытой грубой шерстяной тканью, что обеспечивает низкие шумовые характеристики. Двигатель защищен встроенным термоконтактом. Регулирование скорости возможно изменением подаваемого напряжения (см. сопутствующие товары).

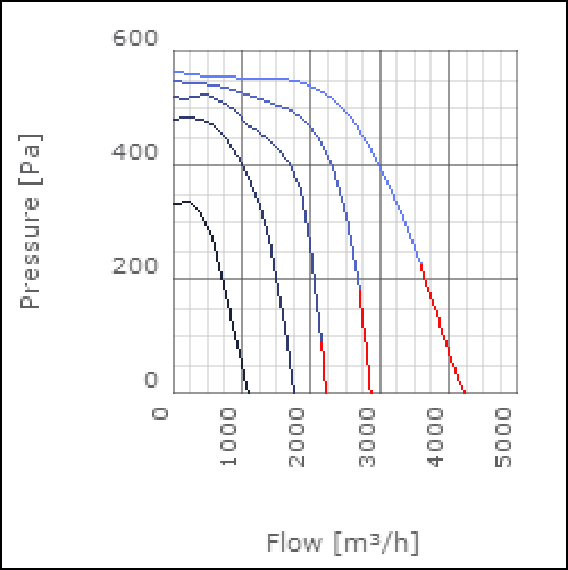

Диаграмма зависимости статического давления (Па) от расхода (м3/час)

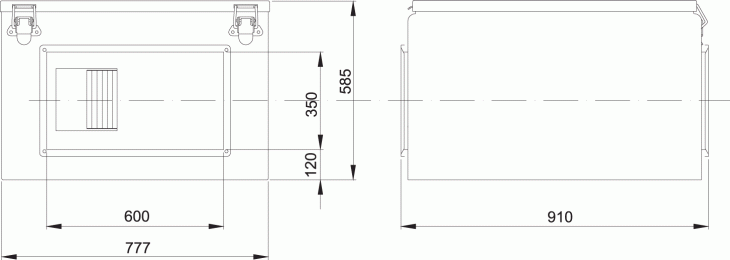

Размеры

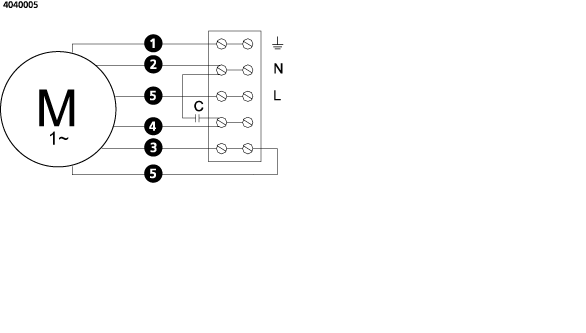

Схема подключений
Цветомаркировка: 1-желто-зеленый; 2-черный; 3-синий; 4-коричневый; 5-белый; 6-оранжевый; 7-серый; 8-красный; 9-зеленый; 10-фиолетовый.
Руководство по монтажу (рус)
